TEST CON IN3EJX.
Questa sera proveremo a misurare la potenza di
uscita dei nostri ap con un analizzatore di spettro e il prezioso aiuto di
IN3EJX Paolo e Christian.

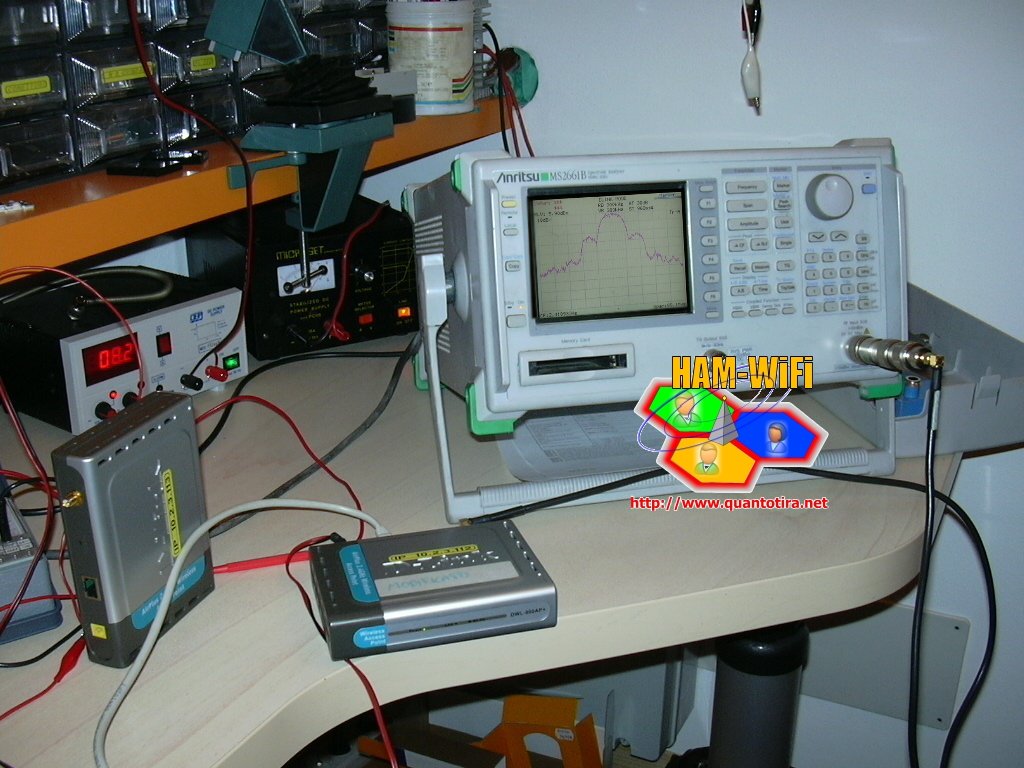

Prepariamo
l'occorrente per la prova:
Alimentatore
stabilizzato CEP, Analizzatore di spettro 3GHz, 1 metro di cavo coassiale RG223
con 2 connettori SMA-M, vari adattatori coassiali (1 SMA-M REVERSE, 1 SMA-F /
N), 3 DWL900AP+
Questi sono
gli AP che andremo a provare:
AP1:
DWL900AP+ C2 Firmware 3.06 con modifica diversity e potenza
AP2:
DWL900AP+ C2 Firmware 3.06 con modifica diversity2 e potenza
AP3:
DWL900AP+ C2 Firmware 3.07
IN3EJX Paolo
prepara lo strumento per la prova.
|
|
|
|
AP3:
DWL900AP+ C2 Firmware 3.07
POTENZA
DI USCITA: 17.5dBm
Spettro:
Ottimo
|
AP1:
DWL900AP+ C2 Firmware 3.06
POTENZA
DI USCITA: 20.2dBm
Spettro:
Buono, notare le portanti a lato del "panettone" sono più forti.
|
AP2:
DWL900AP+ C2 Firmware 3.06
POTENZA
DI USCITA: 16.8dBm
Spettro:
Pessimo, le portanti a lato del "panettone" sono troppo
forti rispetto alla centrale. Abbiamo sbagliato qualcosa?
|
La modifica
dell' AP2 si differenzia rispetto a quella fatta sull'AP1 per la presenza di 2
condensatori all'uscita dell'antenna.
Possiamo
concludere quindi che la modifica da effettuare è quella eseguita sull'AP1.
Nella
prossima serata di prove, analizzaremo lo spettro dell'AP3 (senza modifiche)
andando però a variare la versione di firmware.
Per ulteriori INFO: IW3BTI
