Ci risiamo... anche questa volta abbiamo a
disposizione la preziosa collaborazione di Cristian che ci aiuterà a verificare
i nostri access point.
Cristian
prepara la strumentazione per la prova:
Alimentatore
stabilizzato CEP, Analizzatore di spettro 3GHz, pigtail da 25 cm, 3 DWL900AP+
Questi sono
gli AP che andremo a provare:
AP1:
DWL900AP+ C2 Firmware 3.07 originale
AP2:
DWL900AP+ C2 Firmware 3.07 con modifica diversity e potenza (resistenza da 5k6
al posto di 6k8)
AP3:
DWL900AP+ C2 Firmware 3.06 con modifica diversity )quello che la volta scorsa
aveva il "panettone largo"
|
|
|
|

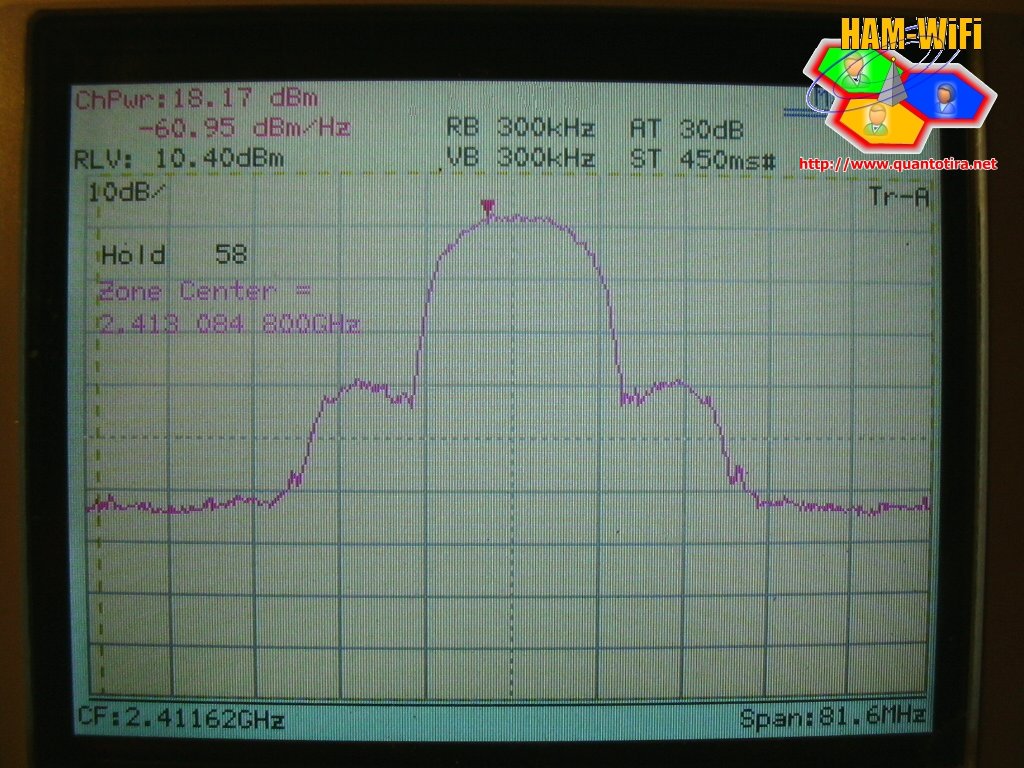

AP1:
DWL900AP+ C2 Firmware 3.07
POTENZA
DI USCITA: 18.17dBm
Spettro:
Ottimo
|
AP2:
DWL900AP+ C2 Firmware 3.07
POTENZA
DI USCITA: 23.14dBm
Spettro:
Buono, notare le portanti a lato del "panettone" sono più forti
rispetto alla versione non modificata.
|
AP3:
DWL900AP+ C2 Firmware 3.06
POTENZA
DI USCITA: 18.79dBm
Spettro:
Pessimo, le portanti a lato del "panettone" sono troppo
forti rispetto alla centrale. Prendiamo atto che questo AP è nato male.
Vedremo di farcelo cambiare...
|
Anche questa
sera possiamo
concludere quindi che la modifica da effettuare è quella eseguita sull'AP2:
diversity e resistenza sul pin BIAS da 5k6 ohm.
Per ulteriori INFO: IW3BTI
